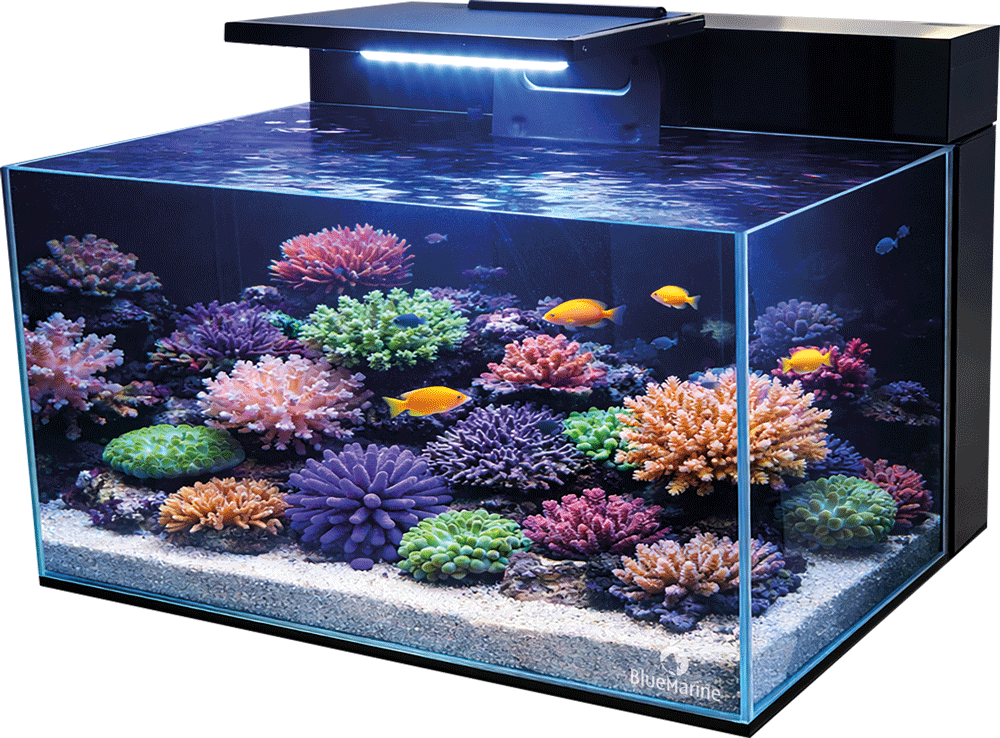

Reef Coral Garden 55
User Manual

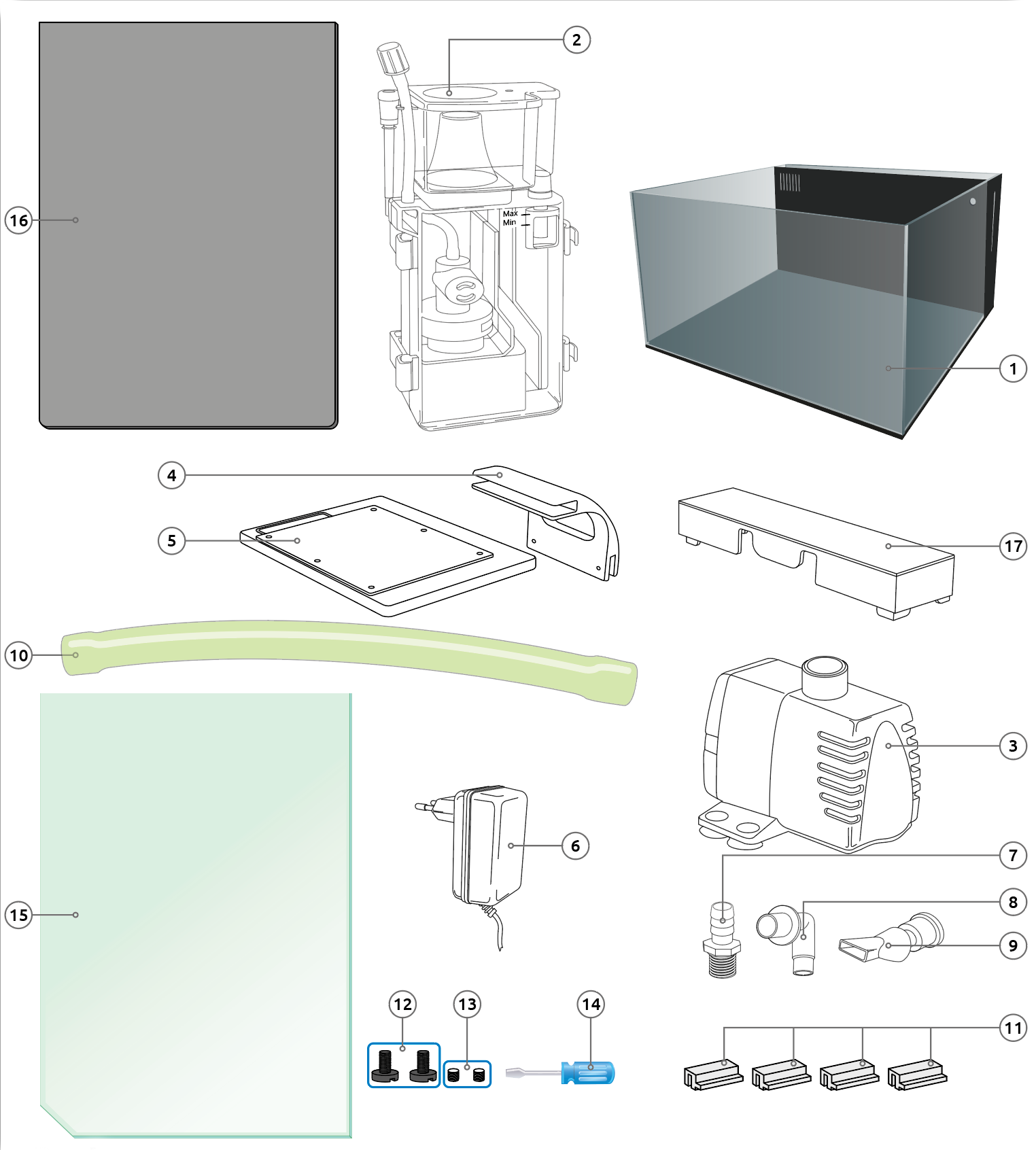

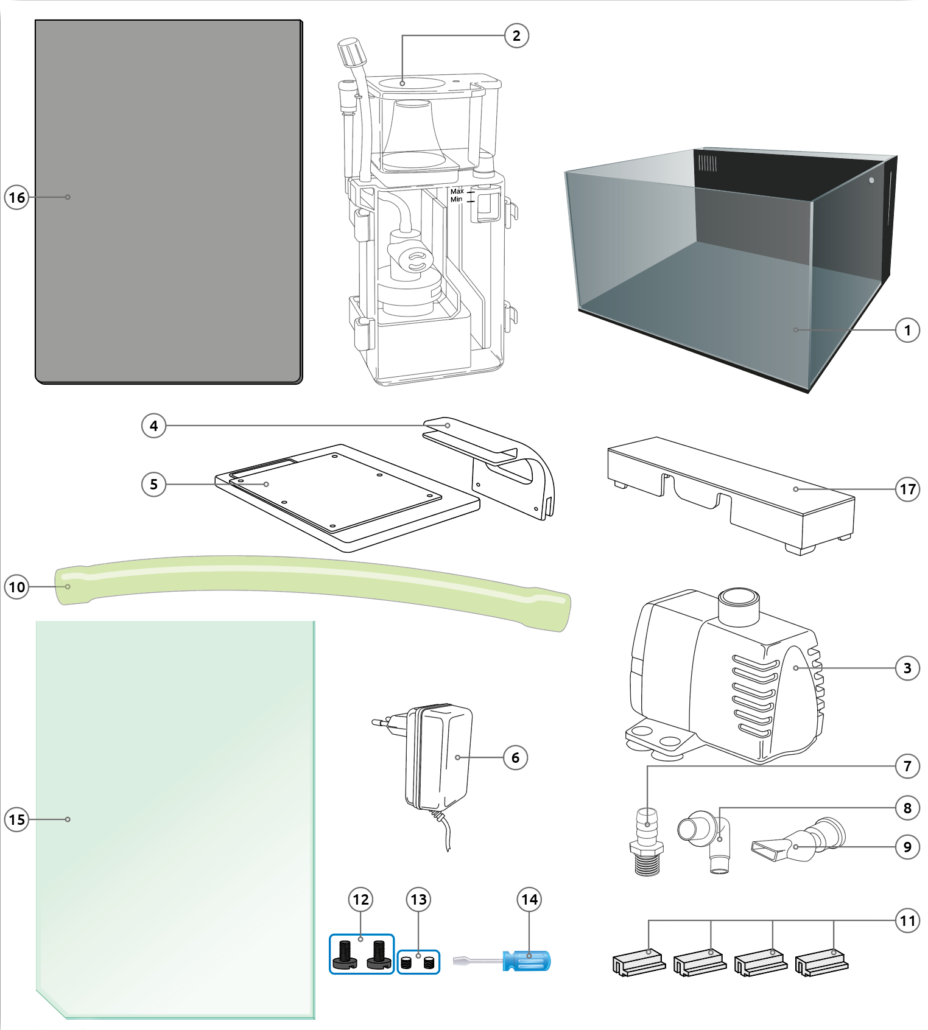

Parts
- Tank
- Skimmer (BM Internal Skimmer 120)
- Pump (BM ReefPower 600)
- Lighting fixture
- Lighting
- Adapter lighting
- Pump hose connector
- Nozzle coupling
- Nozzle
- Pump hose
- Glass cover brackets
- Mounting screws of lighting fixture
- Mounting screws of lighting
- Screwdriver
- Glass cover
- Bottom protector
- Sump cover

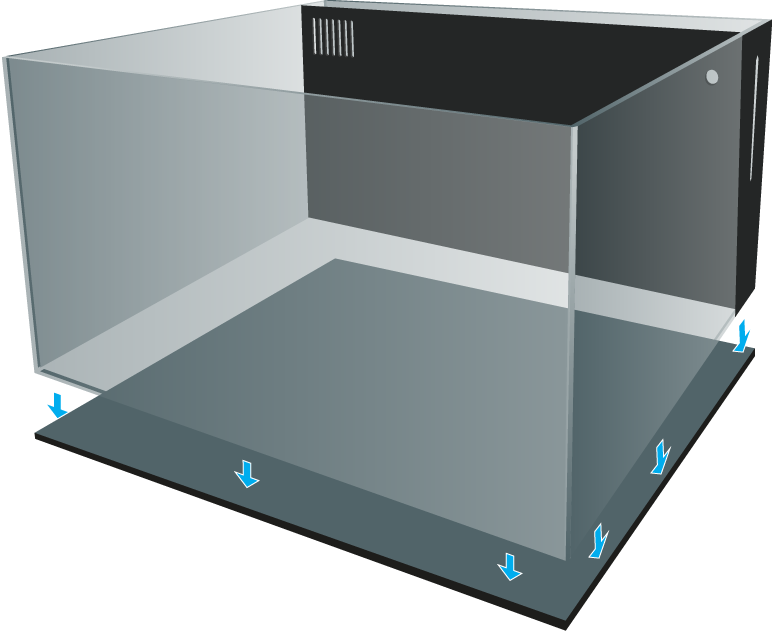

Step 1
Place the tank (1) on the Bottom protector (16).
Place aquarium on a smooth, horizontal surface with an adequate load-bearing capacity.
Do not place the aquarium on electrical appliances or on furniture with surfaces which are liable to staining by water.
Please note. The total weights of the set up: aquaria completely with water and additives (depending on type of decoration) may be up to 120 kg
Step 1
Place the tank (1) on the Bottom protector (16).
Place aquarium on a smooth, horizontal surface with an adequate load-bearing capacity.
Do not place the aquarium on electrical appliances or on furniture with surfaces which are liable to staining by water.
Please note. The total weights of the set up: aquaria completely with water and additives (depending on type of decoration) may be up to 120 kg

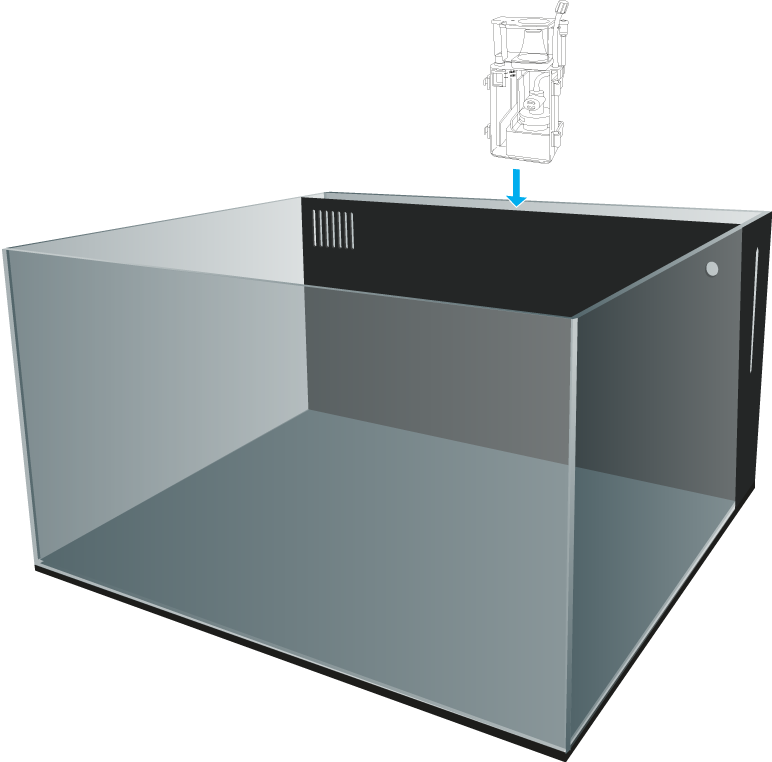

Step 2
Place the skimmer (2) in the middle section of the internal sump.
Before using the BM Internal Skimmer 120, read the skimmer manual.
Step 2
Place the skimmer (2) in the middle section of the internal sump.
Before using the BM Internal Skimmer 120, read the skimmer manual.

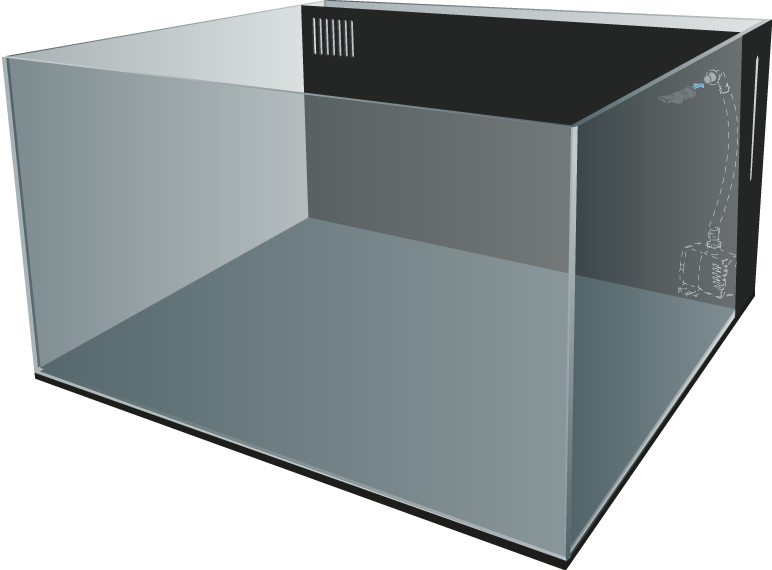

Step 4
Insert the nozzle coupling (8) from the inside through the appropriate opening and then install the nozzle (9).
Step 4
Insert the nozzle coupling (8) from the inside through the appropriate opening and then install the nozzle (9).

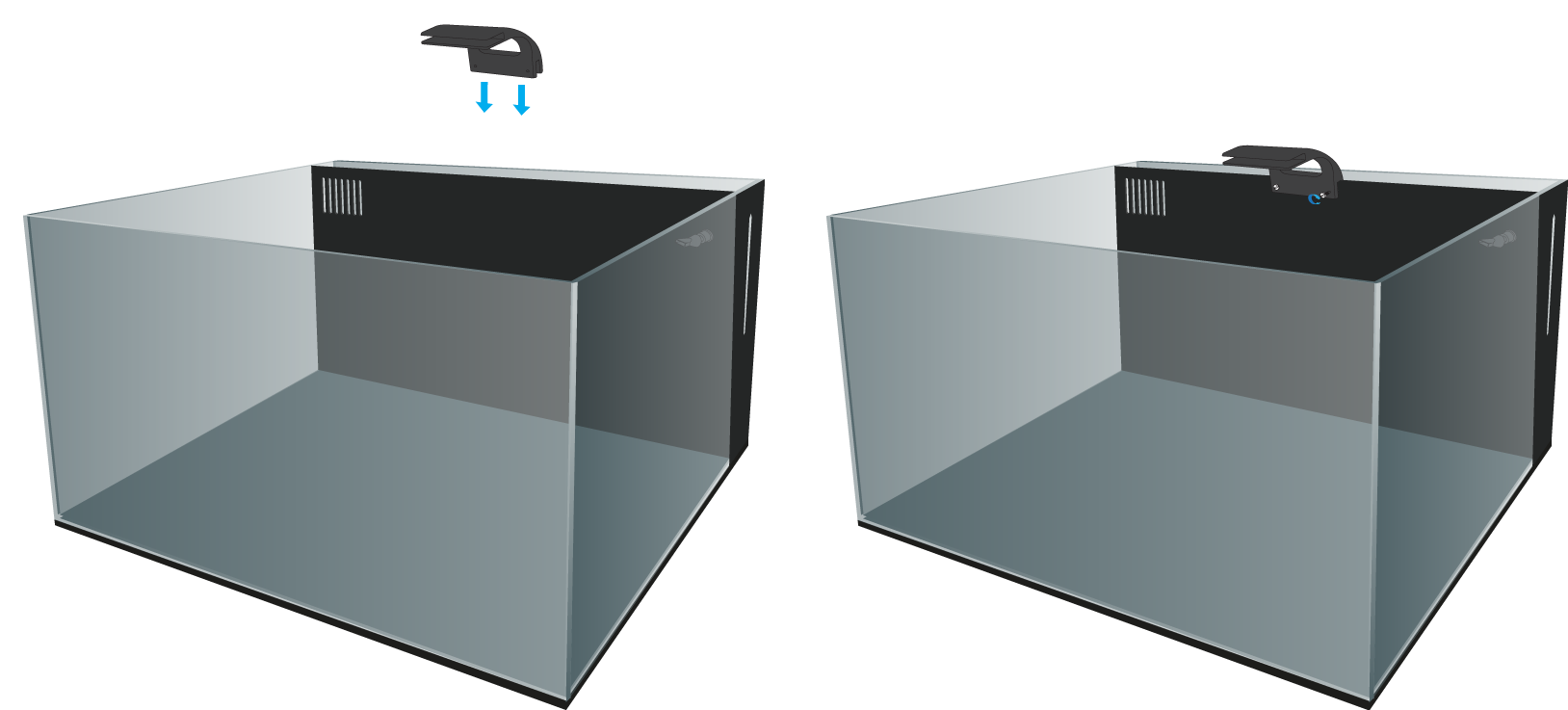

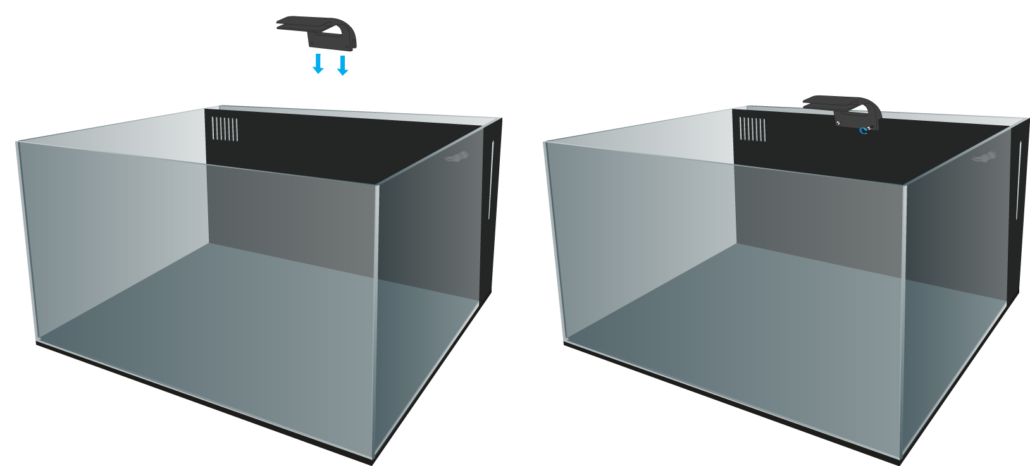

Step 5
Place the lighting fixture (4) on the edge of the sump and hand tighten the mounting screws for the fixture (12) so that it can be moved even when the sump cover is placed.
Step 5
Place the lighting fixture (4) on the edge of the sump and hand tighten the mounting screws for the fixture (12) so that it can be moved even when the sump cover is placed.

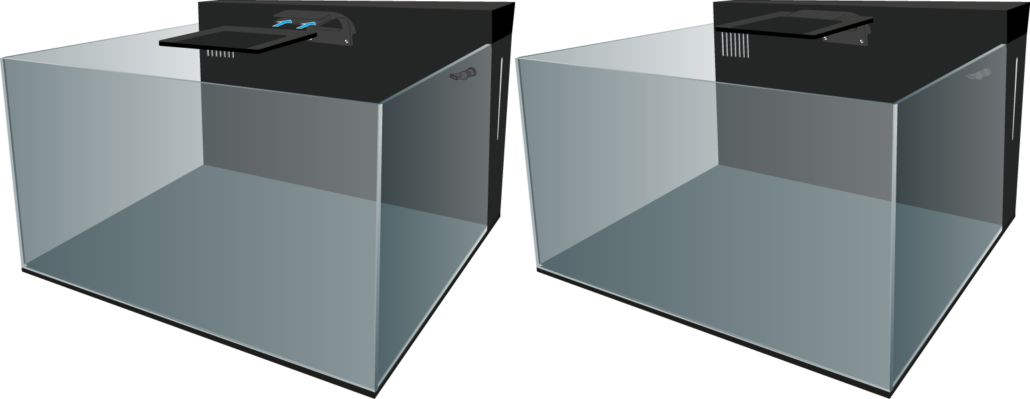

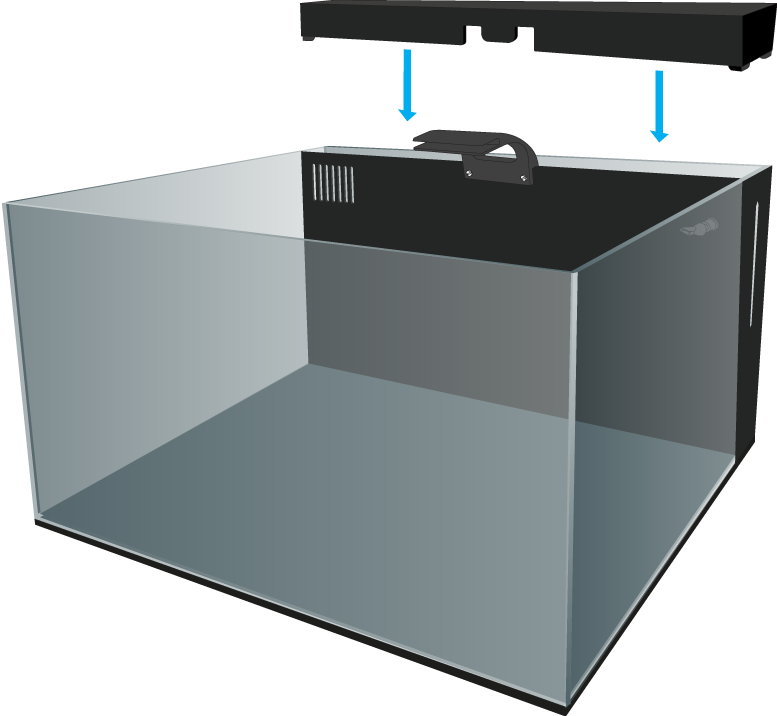

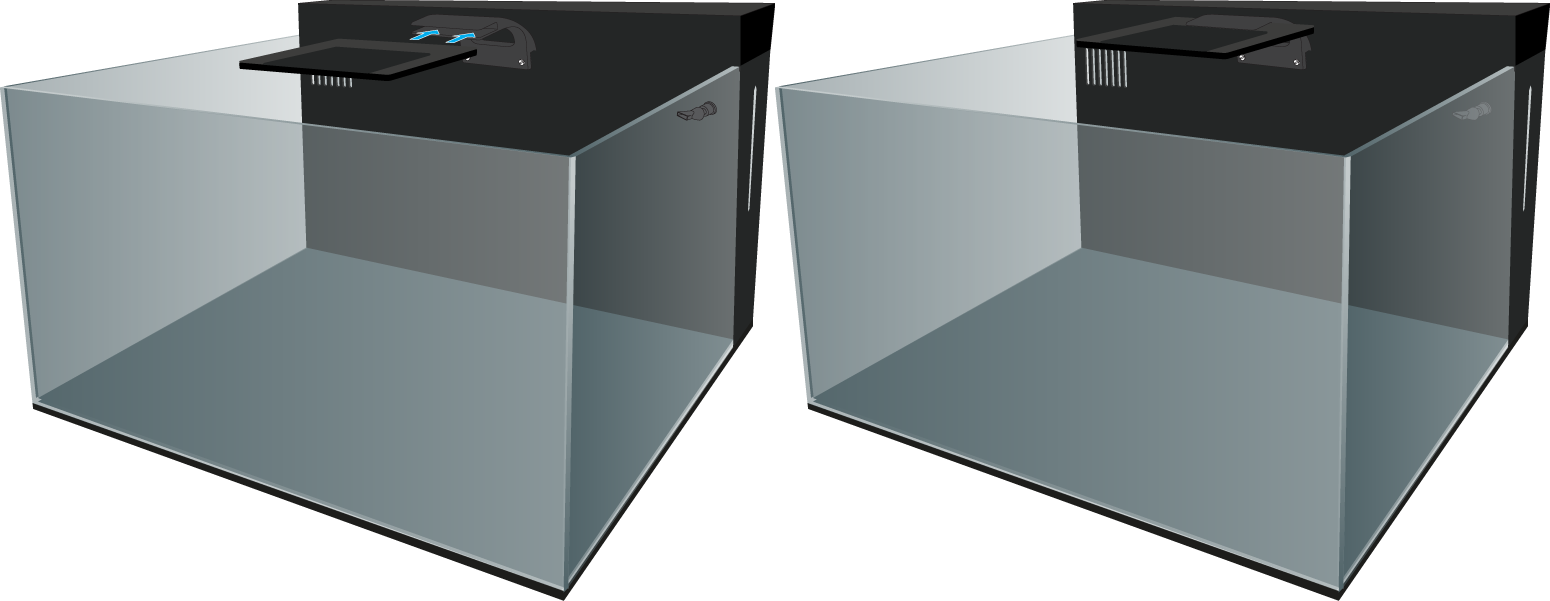

Step 6
Place the cover (17) on the sump. Adjust the position of the lighting fixture so it fits in the openings of the cover, then tighten the screws.
Step 6
Place the cover (17) on the sump. Adjust the position of the lighting fixture so it fits in the openings of the cover, then tighten the screws.

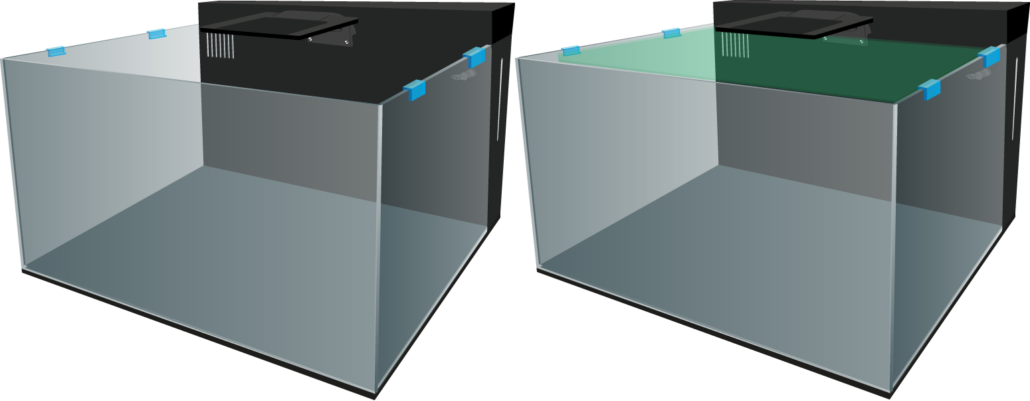

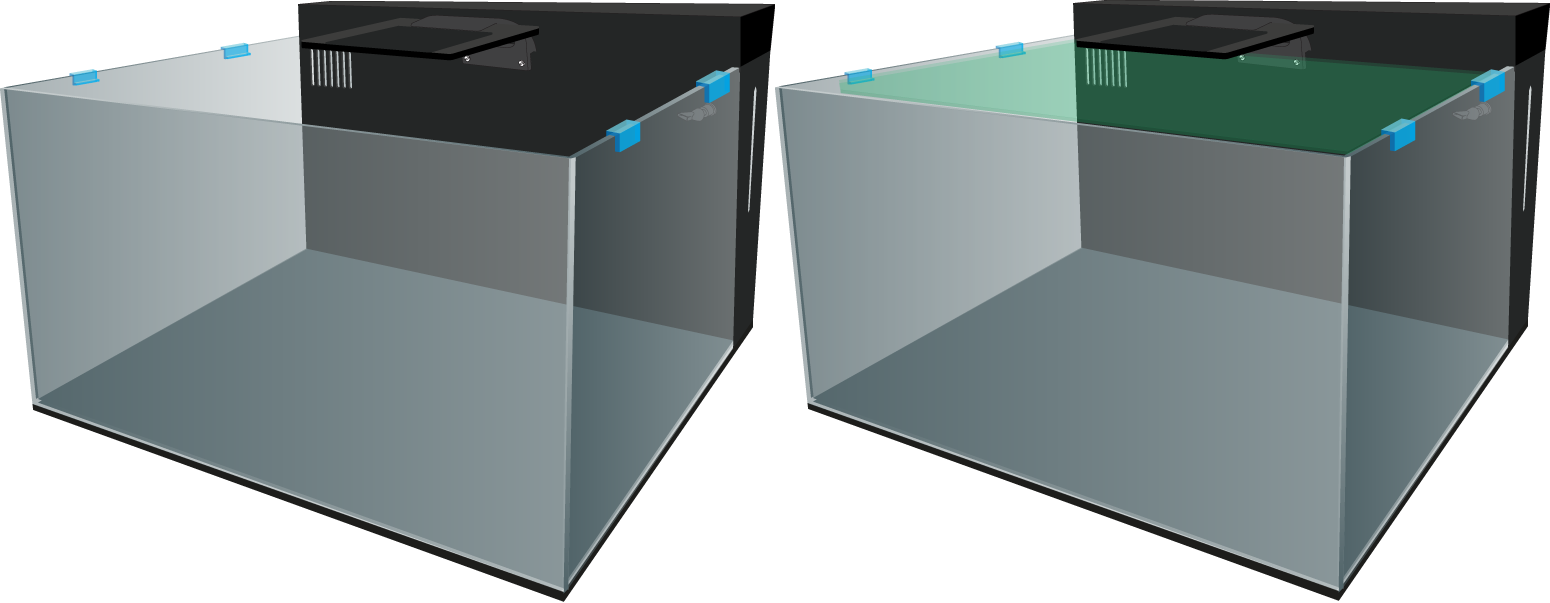

Step 9
Place the breackets of the cover (11) on the edge of the aquarium and place the glass cover (15) on the brackets.
The Reef Coral Garden 55 is now ready for use.
Step 9
Place the breackets of the cover (11) on the edge of the aquarium and place the glass cover (15) on the brackets.
The Reef Coral Garden 55 is now ready for use.
Safety & Warranty
Reef Coral Garden 55
Benutzerhandbuch
Teile
- Becken
- Skimmer (BM Internal Skimmer 120)
- Pumpe (BM ReefPower 600)
- Leuchtengehäuse
- Beleuchtung
- Adapter Beleuchtung
- Pumpenschlauchanschluss
- Düsenkupplung
- Düse
- Pumpenschlauch
- Glasabdeckungswinkel
- Befestigungsschrauben des Leuchtengehäuses
- Befestigungsschrauben der Beleuchtung
- Schraubendreher
- Glasabdeckung
- Bodenschutz
- Abdeckplatte des Sumps
Schritt 1
Stellen Sie das Becken (1) auf den Bodenschutz (16).
Stellen Sie das Aquarium auf eine glatte, horizontale Fläche mit ausreichender Tragfähigkeit.
Stellen Sie das Aquarium nicht auf elektrische Geräte oder auf Möbel mit Oberflächen, die durch Wasser Flecken bekommen können.
Bitte beachten Sie. Das Gesamtgewicht des Aufbaus: Aquarien komplett mit Wasser und Zusätzen (abhängig von der Dekorationsart) kann bis zu 120 kg betragen
Schritt 1
Stellen Sie das Becken (1) auf den Bodenschutz (16).
Stellen Sie das Aquarium auf eine glatte, horizontale Fläche mit ausreichender Tragfähigkeit.
Stellen Sie das Aquarium nicht auf elektrische Geräte oder auf Möbel mit Oberflächen, die durch Wasser Flecken bekommen können.
Bitte beachten Sie. Das Gesamtgewicht des Aufbaus: Aquarien komplett mit Wasser und Zusätzen (abhängig von der Dekorationsart) kann bis zu 120 kg betragen
Schritt 2
Platzieren Sie den Skimmer (2) im mittleren Bereich des internen Sumps.
Lesen Sie vor der Verwendung des BM Internal Skimmer 120 das Skimmer-Handbuch.
Schritt 2
Platzieren Sie den Skimmer (2) im mittleren Bereich des internen Sumps.
Lesen Sie vor der Verwendung des BM Internal Skimmer 120 das Skimmer-Handbuch.

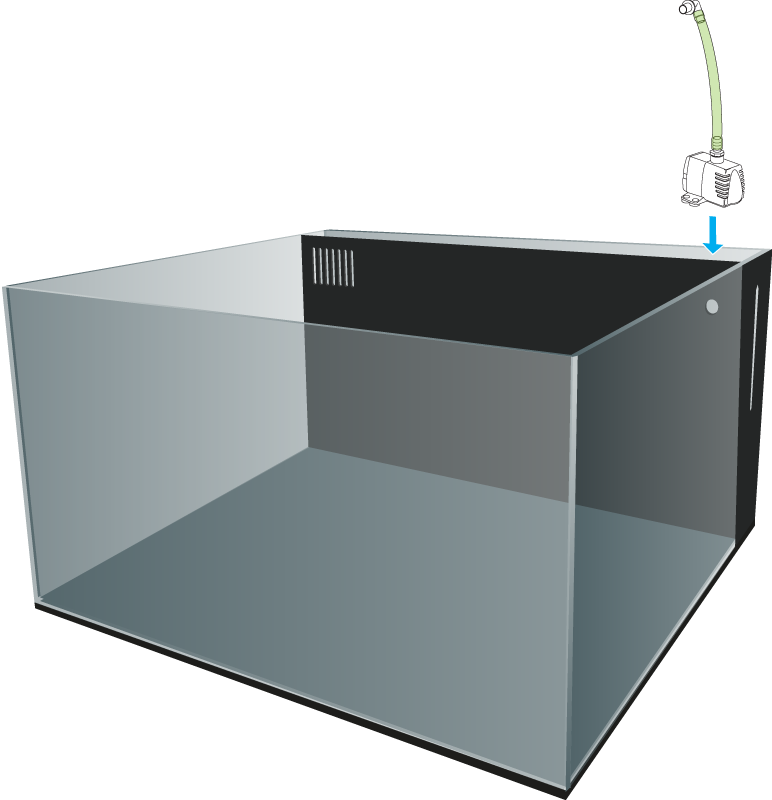

Schritt 3
Stellen Sie die Pumpe (3) (BM ReefPower 600) in den rechten Bereich des internen Sumps.
Schritt 3
Stellen Sie die Pumpe (3) (BM ReefPower 600) in den rechten Bereich des internen Sumps.
Schritt 4
Führen Sie die Düsenkupplung (8) von innen durch die entsprechende Öffnung ein und montieren Sie dann die Düse (9).
Schritt 4
Führen Sie die Düsenkupplung (8) von innen durch die entsprechende Öffnung ein und montieren Sie dann die Düse (9).
Schritt 5
Setzen Sie das Leuchtengehäuse (4) auf den Rand des Sumps und ziehen Sie die Befestigungsschrauben (12) handfest an, so dass es sich noch bewegen lässt, auch wenn die Abdeckplatte des Sumps aufgelegt ist.
Schritt 5
Setzen Sie das Leuchtengehäuse (4) auf den Rand des Sumps und ziehen Sie die Befestigungsschrauben (12) handfest an, so dass es sich noch bewegen lässt, auch wenn die Abdeckplatte des Sumps aufgelegt ist.
Schritt 6
Setzen Sie die Abdeckung (17) auf den Sumpf. Richten Sie die Position des Leuchtengehäuses so aus, dass es in die Öffnungen der Abdeckung passt, und ziehen Sie dann die Schrauben fest.
Schritt 6
Setzen Sie die Abdeckung (17) auf den Sumpf. Richten Sie die Position des Leuchtengehäuses so aus, dass es in die Öffnungen der Abdeckung passt, und ziehen Sie dann die Schrauben fest.
Schritt 8
Sichern Sie die Beleuchtung mit den Befestigungsschrauben (13) unter Verwendung des Schraubendrehers (14).
Schritt 8
Sichern Sie die Beleuchtung mit den Befestigungsschrauben (13) unter Verwendung des Schraubendrehers (14).
Schritt 9
Setzen Sie die Halterungen der Abdeckung (11) am Rand des Aquariums auf und legen Sie die Glasabdeckung (15) auf die Halterungen.
Das Reef Coral Garden 55 ist nun einsatzbereit.
Schritt 9
Setzen Sie die Halterungen der Abdeckung (11) am Rand des Aquariums auf und legen Sie die Glasabdeckung (15) auf die Halterungen.
Das Reef Coral Garden 55 ist nun einsatzbereit.
Reef Coral Garden 55
Manuel d'utilisateur
Pièces
- Réservoir
- Écumeur (BM Internal Skimmer 120)
- Pompe (BM ReefPower 600)
- Support d’éclairage
- Éclairage
- Adaptateur d’éclairage
- Connecteur de tuyau de pompe
- Accouplement de buse
- Buse
- Tuyau de pompe
- Supports de couvercle en verre
- Vis de montage du support d’éclairage
- Vis de montage de l’éclairage
- Tournevis
- Couvercle en verre
- Protecteur inférieur
- Couvercle de décante
Étape 1
Placez le réservoir (1) sur le protecteur inférieur (16).
Placez l’aquarium sur une surface lisse, horizontale avec une capacité portante adéquate.
Ne placez pas l’aquarium sur des appareils électriques ou sur des meubles avec des surfaces susceptibles d’être tachées par de l’eau.
Veuillez noter. Le poids total de l’ensemble : aquaria complètement remplis d’eau et d’additifs (selon le type de décoration) peut atteindre jusqu’à 120 kg
Étape 1
Placez le réservoir (1) sur le protecteur inférieur (16).
Placez l’aquarium sur une surface lisse, horizontale avec une capacité portante adéquate.
Ne placez pas l’aquarium sur des appareils électriques ou sur des meubles avec des surfaces susceptibles d’être tachées par de l’eau.
Veuillez noter. Le poids total de l’ensemble : aquaria complètement remplis d’eau et d’additifs (selon le type de décoration) peut atteindre jusqu’à 120 kg
Étape 2
Placez l’écumeur (2) dans la section centrale de la décante interne.
Avant d’utiliser le BM Internal Skimmer 120, lisez le manuel de l’écumeur.
Étape 2
Placez l’écumeur (2) dans la section centrale de la décante interne.
Avant d’utiliser le BM Internal Skimmer 120, lisez le manuel de l’écumeur.
Étape 3
Placez la pompe (3) (BM ReefPower 600) dans la section droite de la décante interne.
Étape 3
Placez la pompe (3) (BM ReefPower 600) dans la section droite de la décante interne.
Étape 4
Insérez l’accouplement de buse (8) de l’intérieur à travers l’ouverture appropriée puis installez la buse (9).
Étape 4
Insérez l’accouplement de buse (8) de l’intérieur à travers l’ouverture appropriée puis installez la buse (9).
Étape 5
Placez le support d’éclairage (4) sur le bord de la décante et serrez à la main les vis de montage du support (12) de sorte qu’il puisse être déplacé même lorsque le couvercle de la décante est placé.
Étape 5
Placez le support d’éclairage (4) sur le bord de la décante et serrez à la main les vis de montage du support (12) de sorte qu’il puisse être déplacé même lorsque le couvercle de la décante est placé.
Étape 6
Placez le couvercle (17) sur la décante. Ajustez la position du support d’éclairage pour qu’il s’adapte aux ouvertures du couvercle, puis serrez les vis.
Étape 6
Placez le couvercle (17) sur la décante. Ajustez la position du support d’éclairage pour qu’il s’adapte aux ouvertures du couvercle, puis serrez les vis.
Étape 8
Fixez l’éclairage avec les vis de montage (13) en utilisant le tournevis (14).
Étape 8
Fixez l’éclairage avec les vis de montage (13) en utilisant le tournevis (14).
Étape 9
Placez les supports du couvercle (11) sur le bord de l’aquarium et placez le couvercle en verre (15) sur les supports.
Le Reef Coral Garden 55 est maintenant prêt à l’emploi.
Étape 9
Placez les supports du couvercle (11) sur le bord de l’aquarium et placez le couvercle en verre (15) sur les supports.
Le Reef Coral Garden 55 est maintenant prêt à l’emploi.
Reef Coral Garden 55
Gebruikershandleiding
Onderdelen
- Tank
- Skimmer (BM Internal Skimmer 120)
- Pomp (BM ReefPower 600)
- Verlichtingsarmatuur
- Verlichting
- Adapters voor verlichting
- Slangconnector pomp
- Nozzle koppeling
- Nozzle
- Pompslang
- Beugels glazen afdekking
- Montageschroeven van het armatuur
- Montageschroeven van de verlichting
- Schroevendraaier
- Glazen afdekking
- Bodem beschermplaat
- Afdekking sump
Stap 1
Plaats de tank (1) op de bodembeschermer (16).
Plaats het aquarium op een glad, horizontaal oppervlak met een adequate draagkracht.
Plaats het aquarium niet op elektrische apparaten of op meubels met oppervlakken die water kunnen bevuilen.
Let op. Het totale gewicht van de opstelling: aquarium volledig met water en toevoegingen (afhankelijk van het type decoratie) kan oplopen tot 120 kg
Stap 1
Plaats de tank (1) op de bodembeschermer (16).
Plaats het aquarium op een glad, horizontaal oppervlak met een adequate draagkracht.
Plaats het aquarium niet op elektrische apparaten of op meubels met oppervlakken die water kunnen bevuilen.
Let op. Het totale gewicht van de opstelling: aquarium volledig met water en toevoegingen (afhankelijk van het type decoratie) kan oplopen tot 120 kg
Stap 2
Plaats de skimmer (2) in het middengedeelte van de interne sump.
Lees vóór gebruik van de BM Internal Skimmer 120 eerst de handleiding van de skimmer.
Stap 2
Plaats de skimmer (2) in het middengedeelte van de interne sump.
Lees vóór gebruik van de BM Internal Skimmer 120 eerst de handleiding van de skimmer.
Stap 3
Plaats de pomp (3) (BM ReefPower 600) in het rechtergedeelte van de interne sump.
Stap 3
Plaats de pomp (3) (BM ReefPower 600) in het rechtergedeelte van de interne sump.
Stap 4
Steek de nozzle koppeling (8) van binnenuit door de juiste opening en monteer vervolgens de nozzle (9).
Stap 4
Steek de nozzle koppeling (8) van binnenuit door de juiste opening en monteer vervolgens de nozzle (9).
Stap 5
Plaats het verlichtingsarmatuur (4) op de rand van de sump en draai de montageschroeven voor het armatuur (12) met de hand aan, zodat het verplaatst kan worden ook wanneer de sumpafdekking geplaatst is.
Stap 5
Plaats het verlichtingsarmatuur (4) op de rand van de sump en draai de montageschroeven voor het armatuur (12) met de hand aan, zodat het verplaatst kan worden ook wanneer de sumpafdekking geplaatst is.
Stap 6
Plaats de afdekking (17) op de sump. Stel de positie van het verlichtingsarmatuur af zodat het in de openingen van de afdekking past, draai dan de schroeven aan.
Stap 6
Plaats de afdekking (17) op de sump. Stel de positie van het verlichtingsarmatuur af zodat het in de openingen van de afdekking past, draai dan de schroeven aan.
Stap 8
Bevestig de verlichting met de montageschroeven (13) met behulp van de schroevendraaier (14).
Stap 8
Bevestig de verlichting met de montageschroeven (13) met behulp van de schroevendraaier (14).
Stap 9
Plaats de beugels van de afdekking (11) op de rand van het aquarium en plaats de glazen afdekking (15) op de beugels.
De Reef Coral Garden 55 is nu klaar voor gebruik.
Stap 9
Plaats de beugels van de afdekking (11) op de rand van het aquarium en plaats de glazen afdekking (15) op de beugels.
De Reef Coral Garden 55 is nu klaar voor gebruik.
Reef Coral Garden 55
Brugervejledning
Dele
- Tank
- Skimmer (BM Internal Skimmer 120)
- Pumpe (BM ReefPower 600)
- Lysarmatur
- Belysning
- Adapter til belysning
- Slangesamler til pumpe
- Dysestik
- Dyse
- Pumpeslange
- Glasdæksler beslag
- Monteringsskruer til lysarmatur
- Monteringsskruer til belysning
- Skruetrækker
- Glasdæksel
- Bundbeskytter
- Bundkar dæksel
Trin 1
Placer tanken (1) på bundbeskytteren (16).
Placer akvariet på en glat, vandret overflade med tilstrækkelig bæreevne.
Placer ikke akvariet på elektriske apparater eller på møbler med overflader, der kan blive plettet af vand.
Bemærk venligst. Den samlede vægt af opsætningen: akvarier helt med vand og tilsætningsstoffer (afhængigt af slags dekoration) kan være op til 120 kg
Trin 1
Placer tanken (1) på bundbeskytteren (16).
Placer akvariet på en glat, vandret overflade med tilstrækkelig bæreevne.
Placer ikke akvariet på elektriske apparater eller på møbler med overflader, der kan blive plettet af vand.
Bemærk venligst. Den samlede vægt af opsætningen: akvarier helt med vand og tilsætningsstoffer (afhængigt af slags dekoration) kan være op til 120 kg
Trin 5
Placer lysarmaturet (4) på kanten af bundkaret og spænd monteringsskruerne til armaturet (12) med hånden, så det kan flyttes, selv når bundkardækslet er på plads.
Trin 5
Placer lysarmaturet (4) på kanten af bundkaret og spænd monteringsskruerne til armaturet (12) med hånden, så det kan flyttes, selv når bundkardækslet er på plads.
Trin 9
Placer beslagene til dækslet (11) på kanten af akvariet og placer glasdækslet (15) på beslagene.
Reef Coral Garden 55 er nu klar til brug.
Trin 9
Placer beslagene til dækslet (11) på kanten af akvariet og placer glasdækslet (15) på beslagene.
Reef Coral Garden 55 er nu klar til brug.
Reef Coral Garden 55
Manuale utente
Parti
- Vasca
- Schiumatoio (BM Internal Skimmer 120)
- Pompa (BM ReefPower 600)
- Apparecchio di illuminazione
- Illuminazione
- Adattatore per illuminazione
- Connettore tubo pompa
- Accoppiatore ugello
- Ugello
- Tubo pompa
- Supporti copertura in vetro
- Viti di montaggio dell’apparecchio di illuminazione
- Viti di montaggio dell’illuminazione
- Cacciavite
- Copertura in vetro
- Protezione inferiore
- Coperchio sump
Passo 1
Posizionare la vasca (1) sulla protezione inferiore (16).
Posizionare l’acquario su una superficie liscia e orizzontale con adeguata capacità di carico.
Non posizionare l’acquario su apparecchi elettrici o su mobili con superfici soggette a macchie d’acqua.
Si prega di notare. I pesi totali dell’installazione: acquari completamente pieni d’acqua e additivi (a seconda del tipo di decorazione) possono arrivare fino a 120 kg
Passo 1
Posizionare la vasca (1) sulla protezione inferiore (16).
Posizionare l’acquario su una superficie liscia e orizzontale con adeguata capacità di carico.
Non posizionare l’acquario su apparecchi elettrici o su mobili con superfici soggette a macchie d’acqua.
Si prega di notare. I pesi totali dell’installazione: acquari completamente pieni d’acqua e additivi (a seconda del tipo di decorazione) possono arrivare fino a 120 kg
Passo 2
Posizionare lo schiumatoio (2) nella sezione centrale del sump interno.
Prima di utilizzare il BM Internal Skimmer 120, leggere il manuale dello schiumatoio.
Passo 2
Posizionare lo schiumatoio (2) nella sezione centrale del sump interno.
Prima di utilizzare il BM Internal Skimmer 120, leggere il manuale dello schiumatoio.
Passo 3
Posizionare la pompa (3) (BM ReefPower 600) nella sezione destra del sump interno.
Passo 3
Posizionare la pompa (3) (BM ReefPower 600) nella sezione destra del sump interno.
Passo 4
Inserire l’accoppiatore ugello (8) dall’interno attraverso l’apertura appropriata e poi montare l’ugello (9).
Passo 4
Inserire l’accoppiatore ugello (8) dall’interno attraverso l’apertura appropriata e poi montare l’ugello (9).
Passo 5
Posizionare l’apparecchio di illuminazione (4) sul bordo del sump e avvitare a mano le viti di montaggio per l’apparecchio (12) in modo che possa essere mosso anche quando è posto il coperchio del sump.
Passo 5
Posizionare l’apparecchio di illuminazione (4) sul bordo del sump e avvitare a mano le viti di montaggio per l’apparecchio (12) in modo che possa essere mosso anche quando è posto il coperchio del sump.
Passo 6
Posizionare il coperchio (17) sul sump. Regolare la posizione dell’apparecchio di illuminazione in modo che si inserisca nelle aperture del coperchio, quindi stringere le viti.
Passo 6
Posizionare il coperchio (17) sul sump. Regolare la posizione dell’apparecchio di illuminazione in modo che si inserisca nelle aperture del coperchio, quindi stringere le viti.
Passo 8
Fissare l’illuminazione con le viti di montaggio (13) utilizzando il cacciavite (14).
Passo 8
Fissare l’illuminazione con le viti di montaggio (13) utilizzando il cacciavite (14).
Passo 9
Posizionare i supporti del coperchio (11) sul bordo dell’acquario e posizionare la copertura in vetro (15) sui supporti.
Il Reef Coral Garden 55 è ora pronto per l’uso.
Passo 9
Posizionare i supporti del coperchio (11) sul bordo dell’acquario e posizionare la copertura in vetro (15) sui supporti.
Il Reef Coral Garden 55 è ora pronto per l’uso.
