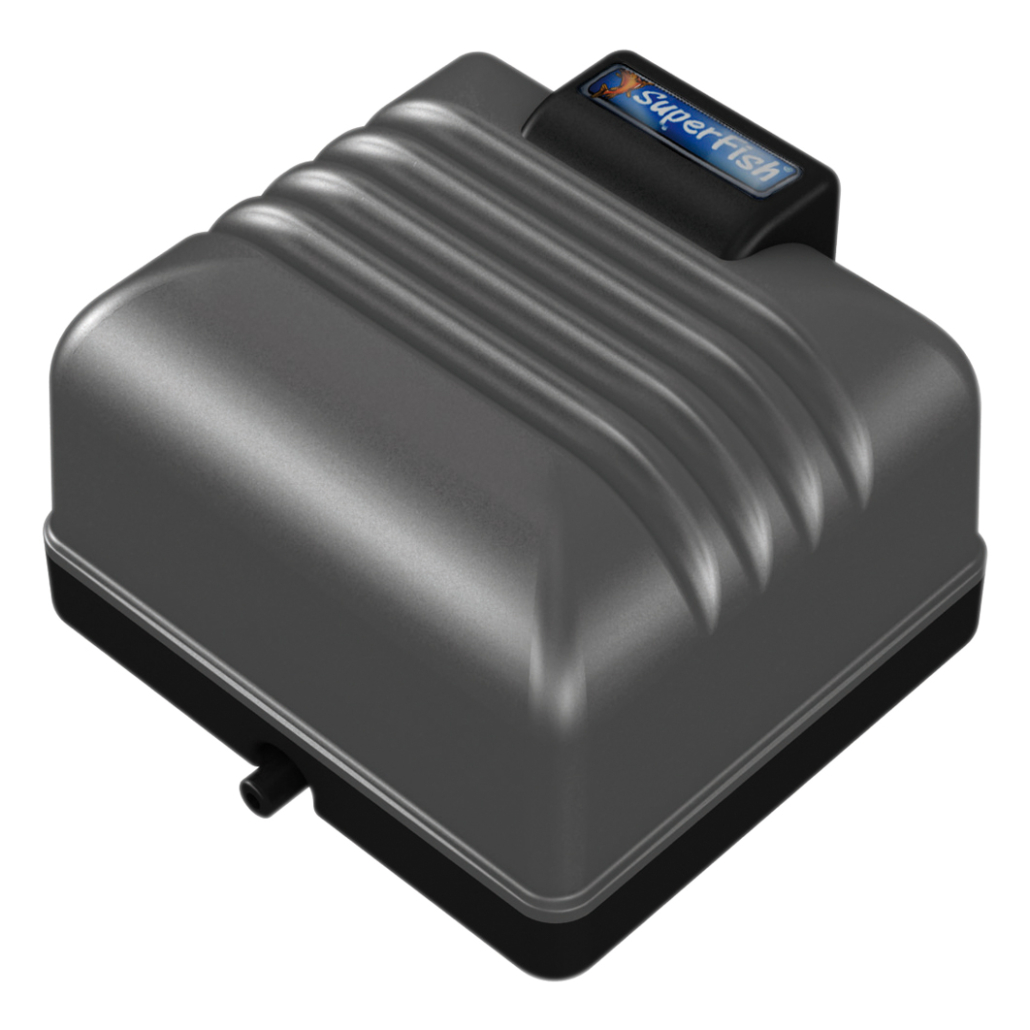

Koi-Flow 20-30-60
Manuel d’utilisation
Fonctionnement
La pompe à air Koi-Flow assure le mouvement de l’eau dans le bassin, permettant les échanges d’oxygène et de gaz à la surface de l’eau. En hiver, une pompe à air peut maintenir ouverte une ouverture déjà présente dans la glace.
Installation

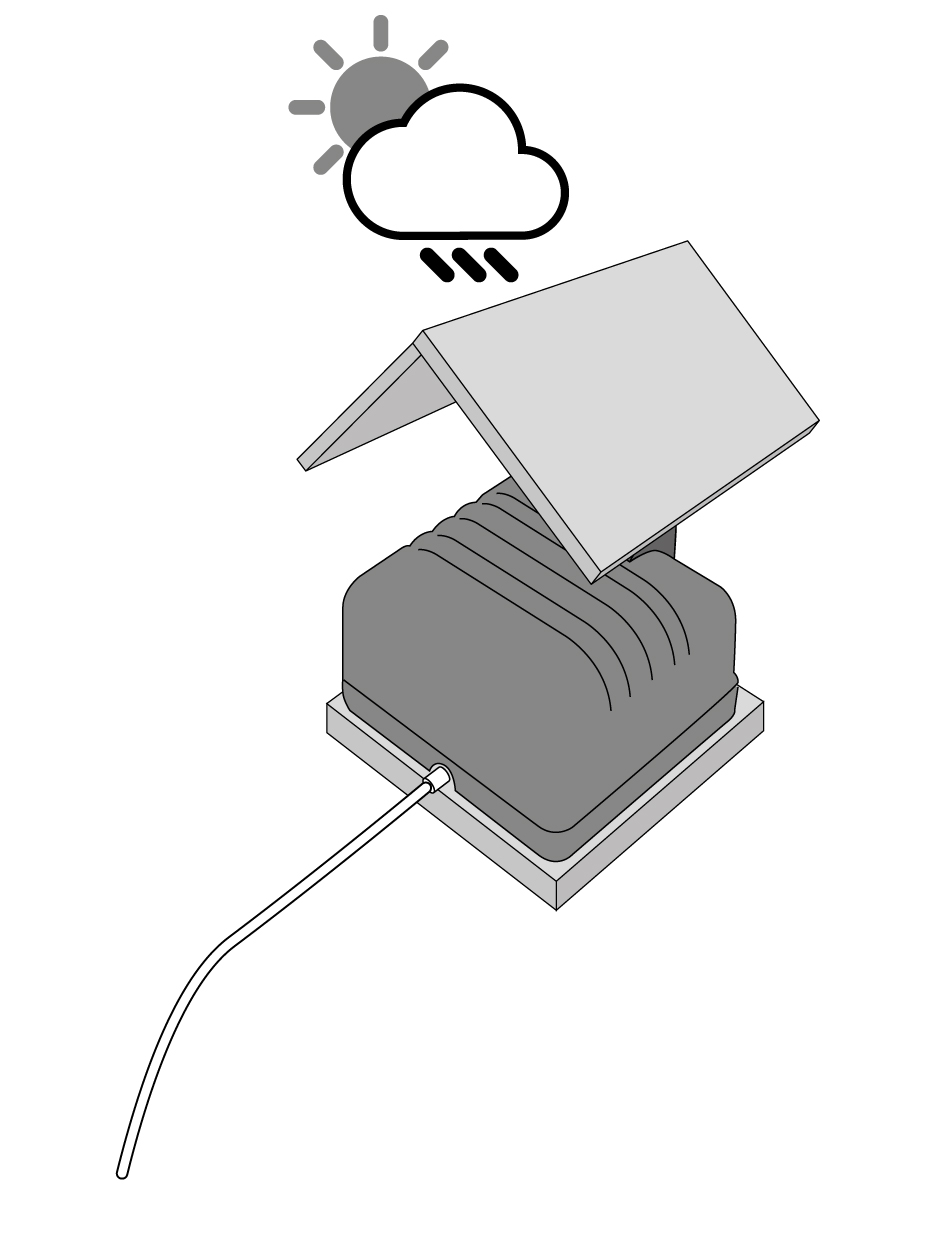

Placez la pompe à air dans un endroit sec, à l’abri de l’humidité, de la poussière, de la pluie, des éclaboussures et des inondations.
Installation
Placez la pompe à air dans un endroit sec, à l’abri de l’humidité, de la poussière, de la pluie, des éclaboussures et des inondations.

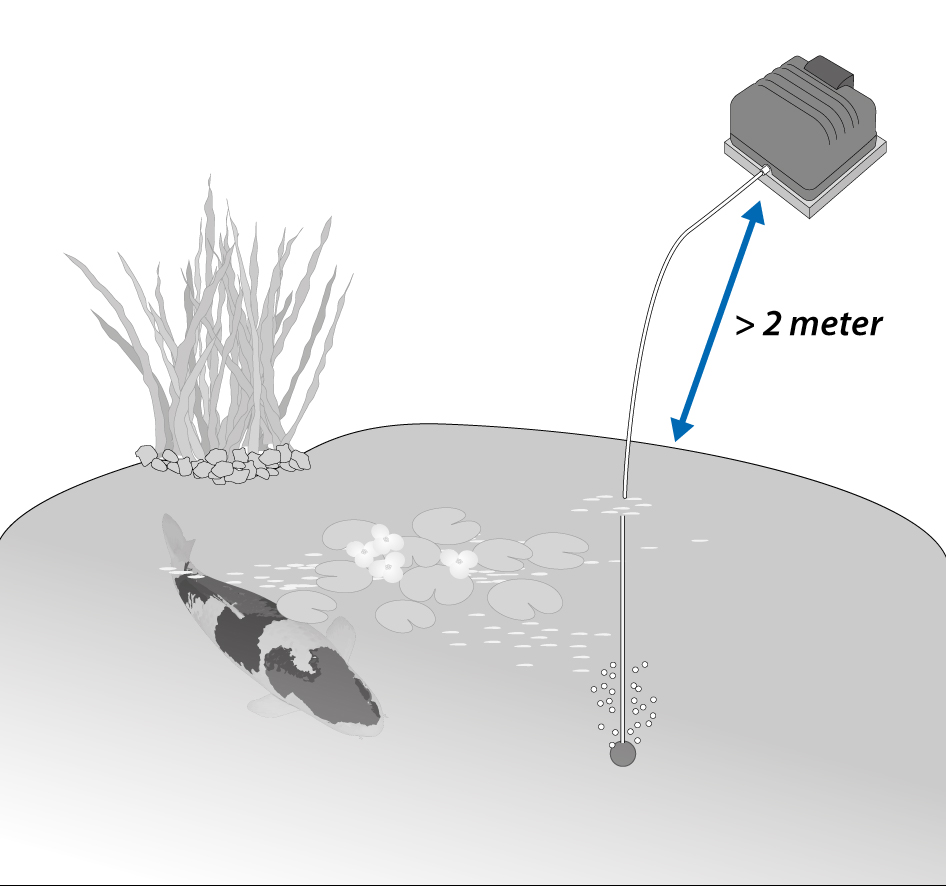

Placez la pompe à air sur une surface stable et plane, à au moins 2 mètres de l’eau.
Placez la pompe à air sur une surface stable et plane, à au moins 2 mètres de l’eau.

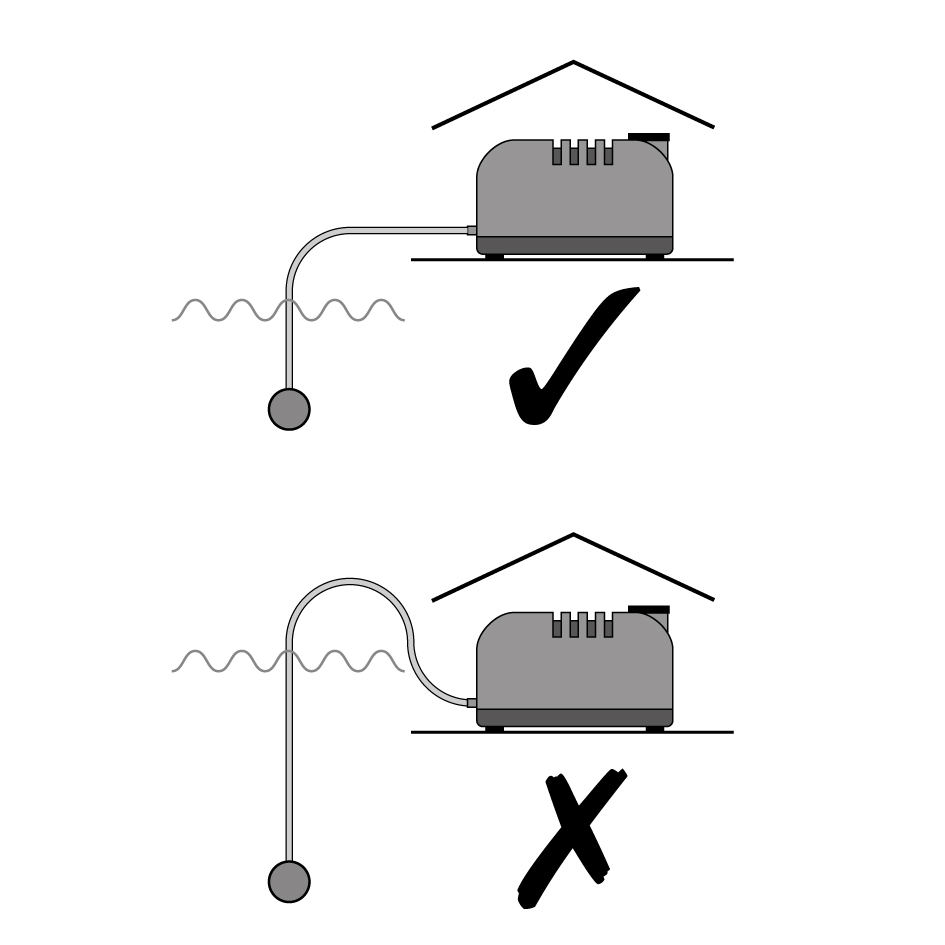

Placez toujours la pompe à air au-dessus du niveau de l’eau. Un effet de siphon peut entraîner l’eau dans la pompe à air et l’endommager.
Les dégâts causés par l’eau ne sont pas couverts par la garantie !
- Raccordez le tuyau à air muni du diffuseur à la sortie de la pompe à air.
-
Placez le diffuseur dans le bassin.
-
Mettez la pompe à air en marche en branchant la fiche dans la prise.
REMARQUE ! Vous pouvez également placer un diffuseur dans votre filtre ; cela améliorera la filtration biologique et favorisera le développement des bactéries bénéfiques.
Placez toujours la pompe à air au-dessus du niveau de l’eau. Un effet de siphon peut entraîner l’eau dans la pompe à air et l’endommager.
Les dégâts causés par l’eau ne sont pas couverts par la garantie !
- Raccordez le tuyau à air muni du diffuseur à la sortie de la pompe à air.
-
Placez le diffuseur dans le bassin.
-
Mettez la pompe à air en marche en branchant la fiche dans la prise.
REMARQUE ! Vous pouvez également placer un diffuseur dans votre filtre ; cela améliorera la filtration biologique et favorisera le développement des bactéries bénéfiques.
Entretien
Une diminution du débit d’air peut être due à un tuyau plié ou à des débris dans le diffuseur. Les clapets des chambres à air ou les membranes peuvent également être usés et devoir être remplacés.
L’usure des clapets et des membranes est normale et n’est pas couverte par la garantie.
Les kits d’entretien Koi-Flow (2 membranes, 2 chambres à air, 2 tuyaux de raccordement et 1 filtre à air) sont disponibles auprès de votre revendeur.
Art. 07010275 : SF Koi Flow 20 Service Kit
Art. 07010280 : SF Koi Flow 30 Service Kit
Art. 07010285 : SF Koi Flow 60 Service Kit
Débranchez toujours l’appareil de la prise secteur avant toute opération d’entretien !

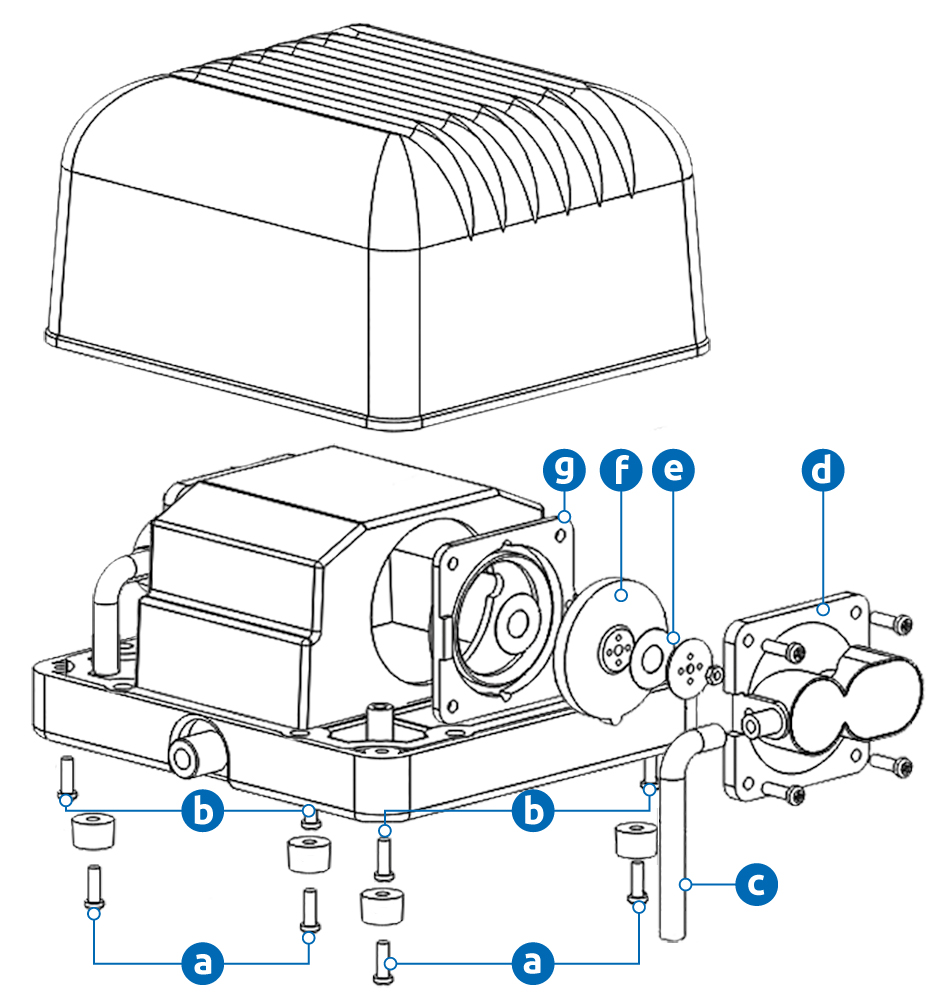

- Retirez le capot en dévissant d’abord les quatre pieds (a), puis les quatre vis (b) situées sous la pompe.
Remarque ! Veillez à remplacer simultanément les membranes des deux côtés de la pompe à air. Si vous ne respectez pas cette consigne, les membranes risquent de se rompre prématurément !
-
Coupez les colliers de serrage et retirez le tuyau de raccordement (c), puis dévissez la chambre à air (d).
-
À l’aide d’une clé, retirez le disque de support avec la plaque de recouvrement (e), puis sortez le boîtier de membrane (g) du corps.
-
Poussez l’ancienne membrane (f) hors du boîtier, puis insérez-y la nouvelle en veillant à ce que sa languette s’emboîte dans son logement.
-
Remettez le boîtier de membrane en place, puis revissez le disque de support et la plaque de recouvrement (e) à l’aide de la clé.
-
Vissez la nouvelle chambre à air (d) en place et raccordez le nouveau tuyau de raccordement (c) en le fixant à l’aide de colliers de serrage.
Répétez ces étapes de l’autre côté de la pompe à air !
Vérifiez également l’intérieur de la pompe à air afin de détecter toute saleté, humidité ou trace de rouille.
-
Remettez le capot en place et vérifiez que la pompe à air fonctionne correctement.
Débranchez toujours l’appareil de la prise secteur avant toute opération d’entretien !
- Retirez le capot en dévissant d’abord les quatre pieds (a), puis les quatre vis (b) situées sous la pompe.
Remarque ! Veillez à remplacer simultanément les membranes des deux côtés de la pompe à air. Si vous ne respectez pas cette consigne, les membranes risquent de se rompre prématurément !
-
Coupez les colliers de serrage et retirez le tuyau de raccordement (c), puis dévissez la chambre à air (d).
-
À l’aide d’une clé, retirez le disque de support avec la plaque de recouvrement (e), puis sortez le boîtier de membrane (g) du corps.
-
Poussez l’ancienne membrane (f) hors du boîtier, puis insérez-y la nouvelle en veillant à ce que sa languette s’emboîte dans son logement.
-
Remettez le boîtier de membrane en place, puis revissez le disque de support et la plaque de recouvrement (e) à l’aide de la clé.
-
Vissez la nouvelle chambre à air (d) en place et raccordez le nouveau tuyau de raccordement (c) en le fixant à l’aide de colliers de serrage.
Répétez ces étapes de l’autre côté de la pompe à air !
Vérifiez également l’intérieur de la pompe à air afin de détecter toute saleté, humidité ou trace de rouille.
-
Remettez le capot en place et vérifiez que la pompe à air fonctionne correctement.
Remplacement du filtre à air.

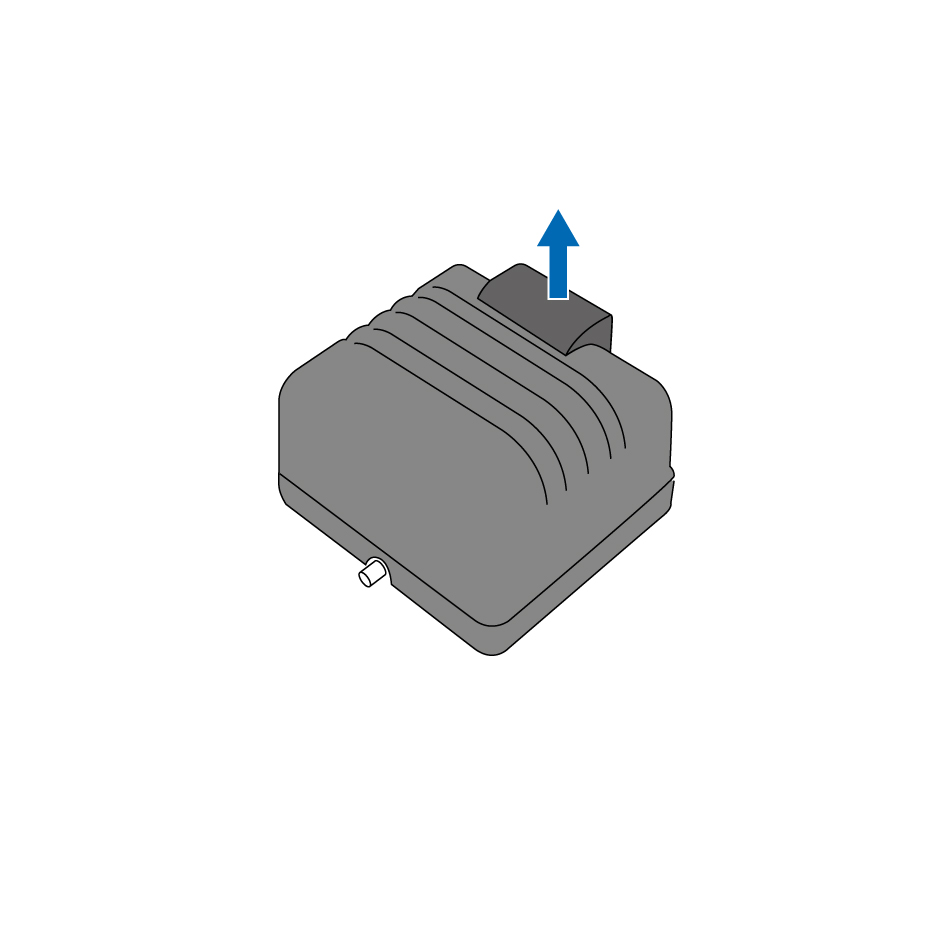

- Retirez le couvercle du filtre à air à l’arrière du capot.
- Remplacez la mousse filtrante usagée par une neuve.
- Remettez le couvercle du filtre à air sur le capot.
Remplacez le tuyau à air et les diffuseurs chaque année. S’ils sont vieux et fissurés, les performances et la durée de vie de la pompe à air diminueront.
Remplacement du filtre à air.
- Retirez le couvercle du filtre à air à l’arrière du capot.
- Remplacez la mousse filtrante usagée par une neuve.
- Remettez le couvercle du filtre à air sur le capot.
Remplacez le tuyau à air et les diffuseurs chaque année. S’ils sont vieux et fissurés, les performances et la durée de vie de la pompe à air diminueront.
Caractéristiques techniques
| Modèle | Koi-Flow 20 | Koi-Flow 30 | Koi-Flow 60 |
|---|---|---|---|
| Puissance | 15 watt | 25 watt | 35 watt |
| Débit | 1200 l/h | 1800 l/h | 3600 l/h |
| Pression | 0.025 MPa | 0.025 MPa | 0.025 MPa |
| Dimensions | 230 x 185 x 180 mm | 245 x 202 x 205 mm | 270 x 242 x 210 mm |
